Selamat pagi siang dan malam, hehe disebutin semua,,,,,
oke langsung aja yaah kita bahas ke pokok masalah, yaitu reparasi salon/speaker aktif mati total..

Kemaren ada temen aku dateng bawa salon aktif merek Top Bass dengan IC TDA 2030 yang rusak ga bisa dinyalain...
Kata yang empunya salon aktif abis kemasukan tikus... wah wah waah... tikus jaman sekarang suka music juga yah sampe2 suka mampir kedalam salon aktif,, hikhikhikhik...


Disamping adalah penampakannya gan,,,

Speaker aktif saya coba nyalakan ternyata emang bener ga nyala sama sekali, langsung saya bongkar deh tu speaker aktif... dan apa yang terjadi...
wah wah wah,,, ternyata hampir semua kabel sudah putus karena dimakan tikus dan banyak banget harta karun-nya si Tikus yaitu sampah yang ditinggal tikus didalam salon aktif... heh heh heh...
setelah dibersihkan dan disteril-kan ini dia penampakannya..

Kemudian Saya lepas beberapa kabel yang sudah tidak memungkinkan lagi untuk digunakan kembali.... Kalo kayak gini sih harus dirangkai ulang semuanya dari awal...

Pertama siapkan beberapa kabel singel dan isi dua seperti dibawah ini...

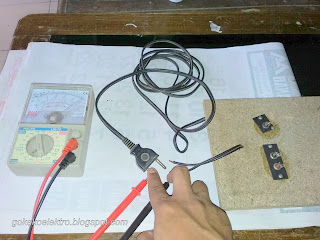

Siapkan multi meter untuk mengecek komponen dan kabel...

Atur skala pada X1 ohm seperti gambar diatas, dan mulai cek komponen...
Pertama saya cek kabel AC (alias kabel colokan listrik Gan), apabila jarum multi meter bergerak kekanan hingga angka nol atau mendekati angka nol berarti kabel AC tersebut dalam kondisi baik, seperti pada penampakan dibawah,,,

Potong kabel isi dua (warna hitam merah) sekitar 1/2 meter atau secukupnya untuk menghubungkan saklar Power ON/OFF dengan trafo dan kabel AC secara seri.

Solder kabel isi dua tersebut dengan Trafo dan kabel AC sperti gambar dibawah...

Nih saya perbesar biar lebih jelas posisi  penyambungan kabel dengan kabel dan kabel dengan kaki trafo...
Salah satu jalur kabel AC dihubungkan dengan salah satu kaki trafo bagian Primer, yaitu pada pin 220V dan jalur lainnya dihubungkan dengan salah satu jalur kabel yang akan diteruskan ke saklar Power ON/OFF, dan jalur yang lain dari kabel saklar dihubungkan dengan kaki trafo bagian primer pada pin 0V, bisa dilihat pada gambar dibawah,,,

Kabel isi dua (warna merah hitam) dihubungkan ke saklar Power ON/OFF...

Perlu diperhatikan disini menggunakan saklar yang disertai lampu didalamnya, jadi fungsi kaki pada saklar ada dua, yaitu untuk memutuskan dan menghubungkan arus listrik (saklar) dan untuk memberi arus listrik pada lampu yg terdapat didalam saklar.
Disini ada tiga kaki, untuk mengetahui kaki mana yg digunakan sebagai saklar adalah dengan cara mengecek menggunakan multi meter seperti pada saat mengecek kabel AC dg multi meter yaitu multi meter diatur pada skala 1X Ohm kemudian hubungkan pin multi meter dengan dua pin saklar sambil on off kan saklar.
Apabila jarum pada multi meter bergerak kekanan pada saat saklar di-ON dan jarum pada multi meter kembali bergerak kekiri pada saat saklar di-OFF, berarti kedua kaki saklar itulah yang digunakan sebagai pemutus dan penghubung arus listrik, maka berarti kaki yang satunya lagi berfungsi sebagai penghubung arus listrik dengan lampu yg terdapat didalam saklar. Lihat gambar dibawah;

Jangan lupa kabel sambungan yang sudah disolder dilapisi dengan plester plastik, saya gunakan plester plastik yang warna hitam kemudian plester dibakar pake api agar plester menyusut dan merekat lebih kencang, lihat gambar dibawah..

Metode seperti ini saya kasih nama: "Metode Plester Bakar" wkwkwkwk... :) :D .... Bisa dilihat hasilnya dibawah...  wew.. :P

Sekarang siapkan kabel tunggal (warna biru) kira-kira 1/2 meter atau secukupnya untuk menghubungkan kaki trafo dengan kaki saklar yang terhubung dengan lampu yg terdapat didalam saklar, untuk memberikan aliran listrik pada lampu ketika saklar di ON...

Lihat penampakan dibawah Gan,,,,

Nih Gan penampakan pada kaki saklar yang terhubung dengan lampu yang terdapat didalam saklar,,,, yang dihubungkan dengan kabel warna biru...

Ujung lain dari kabel tersebut dihubungkan dengan kaki trafo bagian primer pada pin 220V, lihat gambar dibawah;

Nih Gan kalau masih kurang jelas saya kasih liat sekali lagi wkwkwk :) :P ...

Oke sekarang kita ketahap uji coba rangkaian saklar, lampu saklar dan kabel AC... apakah sudah bener rangkaiannya?
Ternyata lampu saklar menyala warna merah pada saat saklar dipencet ON, hal ini berarti tahap awal sudah berhasil dilalui...

Kalau gambarnya kurang jelas nih saya deketin Gan...

Kemudian jangan lupa cek tegangan keluaran pada bagian sekunder trafo yaitu CT 12 Volt AC.

Sebenarnya sih sehabis langkah diatas adalah menyambung dan cek rangkaian dibagian sekunder trafo ke rangkaian penyearah (dioda) di PCB..
Tapi berhubung disini kabelnya gak putus hanya ground-nya saja atau CT Trafo-nya saja yang putus... jadi saya mau pasang dahulu potensio-nya yah Gan.....

Siapkan tiga buah kabel single ( bukan buah-buahan lho Gan, wkwkwk :D ) warna kuning, biru dan merah, masing-masing setengah meter kemudian dibagi menjadi tiga, untuk menyambungkan potensio dengan PCB...

Setelah kabel disolder dangan ketiga potensio jadi seperti dibawah ini Gan,,,

Kemudian pada ujung yang lain dari dari kabel tersebut dihubungkan dengan PCB (disini PCB berisi rangkaian penyearah, amplifier dan tone control pasif).
Fungsi ketiga potensio tersebut adalah sebagai kontrol volume, kontrol treble dan kontrol bass, lihat penampakan dibawah;

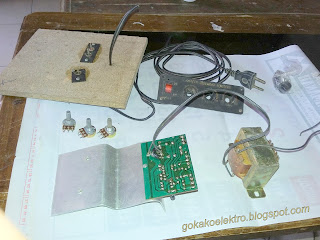

Ne bagian bawah PCB-nya Gan...

Ne bagian atas PCB-nya Gan....

Kalau masih kurang jelas ne saya besarin Gan... disitu ada sablonan gambar tempat potensio untuk volume, treble dan bass...

Oh iya Gan tadikan diatas sudah dijelaskan kalau kabel groundnya putus, maka sekarang saatnya menyiapkan sebuah kabel single, kira-kira 1/2 meter atau secukupnya (warna kuning), untuk menyambungkan ground PCB dengan CT trafo.

Karena kabel pengisi daya 12v AC dari bagian sekunder trafo menuju rangkaian penyearah arus pada PCB masih baik, jadi yang perlu dilakukan adalah menyambungkan kabel groundnya saja, lihat gambar dibawah;

Lebih jelas lagi gambar ini Gan, hubungkan salah satu ujung kabel single warna kuning dengan pin/kaki CT trafo pada bagian sekunder trafo;

Kemudian pada ujung kabel single warna kuning yang lain dihubungkan dengan jalur ground pada PCB.... Lihat gambar dibawah;

Ini penampakan dari atas PCB Gan...

Biar lebih jelas Saya perbesar lagi gambarnya, disitu ada sablonan gambar tempat untuk menyambung kabel pada jalur ground PCB yang ditandai dengan tulisan CT.

Setelah semua kabel catu daya selesai dipasang jangan lupa cek tegangan pada kaki-kaki kedua elco yang paling besar itu Gan.. masing-masing elco harus ada tegangan DC 12 Volt gan... cek dengan multi meter, atur multi meter pada skala 50 DCV. Kalau hasilnya baik kita lanjut kelangkah berikutnya....

Sekarang kita cek bagian salon atau speaker pada kedua box salon, untuk box salon yang berisi trafo dan PCB kita sebut saja box salon utama dan untuk box salon yang cuma berisi speaker saja kita sebut box salon kedua.

Buka penutup bagian depan dari masing-masing box salon.

Waah ternyata pada bagian tengah speaker Woofer atau yang disebut dengan Dust cap telah penyok kedalam, apa mungkin habis dipancal tikus yah??? ah gak lah.. palingan habis disentuh anak-anak atau mungkin oleh yang empunya salon aktif ini...
Baiklah sekarang kita perbaiki bagian tengah Speaker Woofer yang penyok dengan menggunakan sebuah jarum pentul,,
Serius pake jarum pentul????
Kita lihat saja...

Langkah pertama tusukkan jarum pentul pada Dust Cap yang penyok tadi, lihat gambar dibawah;

Kemudian jungkit jarum pentul sampai Dust Cap tampak lebih baik dan hasilnya seperti gambar dibawah;

Lakukan langkah seperti diatas pada kedua Speaker Woofer yang penyok pada bagian Dust Capnya, agar tampak lebik baik,,,,

Selanjutnya lepas semua speaker baik woofer maupun tweeter yang sudah putus kabelnya, untuk tweeter yang masih baik kabelnya ga usah dilepas, seperti yang terlihat pada box salon kedua, lihat gambar dibawah;

Sekarang siapkan dua buah kabel isi dua warna hitam merah masing-masing 1/2 meter atau secukupnya, untuk menghubungkan Speaker Woofer pada box salon utama ke out PCB dan untuk menghubungkan out PCB ke Jack out/jack speaker (SP) pada panel belakang box salon utama.

Juga siapkan dua buah kabel single warna biru dan merah panjang secukupnya untuk menghubungkan speaker tweeter dengan speaker woofer pada box salon utama.

Solder kabel isi dua warna hitam merah dan dua buah kabel single warna biru dan merah pada speaker woofer secara paralel untuk box salon utama seperti gambar dibawah;

Agar hasil suara lebih maximal pasang sesuai polaritas, kabel hitam pada polaritas negative (-) dan kabel merah pada polaritas positif (+), begitupun pada kabel single yang warna biru dan merah.
Lebih jelasnya lihat gambar dibawah Gan....

Kemudian hubungkan kabel single warna biru dan merah ke Speaker Tweeter, sebelum disolder ke Speaker Tweeter masukkan dahulu kabel single kedalam box salon utama seperti gambar dibawah;

Agar hasil suara speaker tweeter lebih maximal sambungkan kabel single sesuai polaritas, kabel merah pada polaritas positif (+) dan kabel biru pada polaritas negative (-), lihat gambar dibawah;

Sekarang pasang Speaker Tweeter pada box salon utama dan kencangkan bautnya menggunakan obeng.

Oh iya Gan,, sebelum kelangkah selanjutnya kita tes dulu Speaker Woofer dan speaker Tweeternya, apakah masih bisa digunakan ataukah sudah mati.

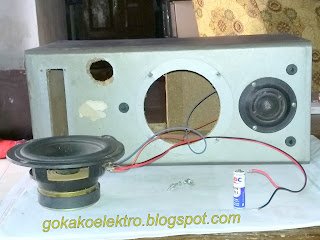

Untuk mengetesnya bisa menggunakan multi meter atau juga pakai sebuah baterai kecil 1,5 Volt.

Tempelkan ujung-ujung kabel isi dua warna hitam merah pada polaritas baterai (+) dan (-) boleh dibolak-balik dan dengarkan apakah timbul suara pada Speaker Woofer dan pada Speaker Tweeternya? Kalo timbul suara gemeresek berarti speaker masih bisa digunakan tapi kalau tidak ada suara sama sekali bisa jadi speaker sudah mati (gulungan/coil putus).

Kalau semua speaker normal kemudian kita pasang speaker woofernya pada box salon utama, dan ini penampakannya Gan...

Kalau dilihat dari belakang jadi seperti ini;

Kemudian siapkan kabel isi dua warna hitam merah sepanjang 1,5 meter atau secukupnya, untuk menghubungkan Speaker Woofer dari box salon kedua dengan Jack RCA male,

Solder kabel isi dua warna hitam merah pada pin/kaki Speaker Woofer box salon kedua seperti gambar dibawah;

Agar hasil suara lebih maximal, pasang kabel sesuai polaritas, seperti yang sudah dijelaskan diatas.

Kemudian masukkan kabel isi dua warna hitam merah kedalam box salon kedua dan masukkan juga kelubang dibagian dinding belakang box salon kedua, seperti gambar dibawah;

Sebelum kabel dimasukkan kedalam box salon kedua kedua buatlah bundelan terlebih dahulu pada kabel, agar nantinya berfungsi sebagai batas agar kabel tidak tertarik semua kebelakang, lihat gambar dibawah;

Kemudian tarik kabel dari sisi belakang box salon kedua sampai batas bundelan kabel menempel pada dinding belakang box salon kedua seperti gambar dibawah;

Pasang Speaker Woofer pada box salon kedua dan kencangkan baut menggunakan obeng.

Dan dibawah ini adalah penampakannya dari depan Gan....

Kalau dari belakang jadi seperti ini Gan penampakannya...

Selanjutnya siapkan sebuah Jack RCA male untuk disambungkan dengan kabel isi dua warna hitam merah dari box salon kedua.

Buka Jack RCA Male untuk persiapan penyambungan dengan kabel isi dua warna hitam merah seperti kedua gambar dibawah Gan,,,

Biasanya Jack RCA yang baru dibeli susah untuk disolder, solusinya kerok dahulu bagian yang mau disolder, apabila cara ini terlalu sulit karena ukuran Jack RCA yang kecil bisa diakali dengan melilitkan inti serabut kabel tembaga kebagian yang mau disolder, lihat gambar dibawah;

Kalau sudah selesai dililit dengan inti serabut kabel tembaga, barulah disolder lilitan tersebut, pasti tinol (timah) akan mudah menempel pada Jack RCA, lihat hasilnya pada gambar dibawah;

Barulah kabel isi dua warna hitam merah disolder pada bagian Jack RCA tadi, untuk lebih memaksimalkan hasil suara, pasang kabel sesuai polaritas, lihat gambar dibawah;

Kalau sudah selesai disolder tutup atau rangkai kembali jack RCA sehingga hasilnya seperti gambar dibawah;

Selanjutnya solder kabel isi dua warna hitam merah dari Speaker Woofer dari box salon utama ke PCB pada bagian jalur out PCB atau (SP). Juga sekalian solder kabel isi dua warna hitam merah yang satunya pada jalur out PCB atau (SP) untuk dihubungkan ke Jck RCA Female yang menempel pada panel belakang box salon utama / out / (SP).

Karena disini PCB amplifiernya mono jadi kedua kabel isi dua warna hitam merah dipasang paralel pada jalur out PCB (SP), untuk hasil suara yang lebih maximal sesuaikan dengan polaritas, lihat gambar dibawah;

Gambar dibawah adalah penampakan panel belakang box salon utama jika dilihat dari luar, berisi Jack RCA female ganda untuk LINE IN dan Jack RCA female tunggal untuk Out (SP) bergambar symbol speaker;

Gambar dibawah adalah penampakan panel belakang box salon utama jika dilihat dari dalam;

Selanjutnya solder kabel isi dua warna hitam merah dari jalur Out PCB (SP) ke pin/kaki Jack RCA female tunggal pada panel belakang box salon utama / Out (SP), lihat gambar dibawah;

Untuk hasil suara yang lebih maximal pasang kabel sesuai dengan polaritas, lihat gambar dibawah Gan biar lebih jelas....

Kalau sudah selesai, penampakannya jadi seperti ini....
Sorry gan ada penampakan keponakan ane lagi maen game COC diLaptop,,, wkwkwk :) :D :P .....,,,

Selanjutnya kita siapkan coaxial cable / kabel ko'ek (yang dahulu biasa dipakai untuk kabel Head pada Tape Recorder) skitar 1/2 meter atau secukupnya, untuk menghubungkan jalur Input PCB dengan Jack RCA female ganda pada panel belakang box salon utama.

Setelah disolder kabel ko'ek-nya jadi seperti ini Gan,,,,

Salah satu ujung kabel coaxial disolder pada jalur input PCB, karena disini menggunakan PCB mono jadi kabel warna putih dan merah pada coaxial cable dijadikan satu. Antara serabut ground dan kabel suara (warna merah dan putih) tidak boleh terbalik dalam pemasangan ke PCB. Lihat gambar dibawah;

Dan ujung yang lain dari kabel coaxial disolder pada pin/kaki jack RCA female ganda pada panel belakang box salon utama, disini juga tidak boleh terbalik antara serabut Ground dengan kabel suara (warna merah dan putih), lihat gambar dibawah;

Gambar dibawah adalah penampakan PCB dengan jalur input untuk kabel coaxial, jalur ground ditandai dengan warna putih tebal;

Jika semua langkah diatas sudah selesai selanjutnya kita tes dulu sebelum PCB, potensio juga panel depan dirangkai pada box salon utama ...

Pertama masukkan Jack RCA male dari box salon kedua ke jack RCA female pada panel belakang box salon utama, seperti gambar dibawah;

Kemudian masukkan jack RCA ganda dari Out Put/ Line Out VCD Player (sebagai sumber suara/pemutar lagu).

Masukkan jack RCA male ganda pada LINE OUT VCD Player (sebagai sumber suara/pemutar lagu).

Masukkan steker salon/speaker aktif dan steker VCD Player ke terminal listrik AC 220V.

Pencet saklar Power ON pada salon/speaker aktif (hati-hati Gan jangan sampai menyentuh solderan kabel saklarnya, karena ada aliran listrik 220V...!!!).

Oke Gan,,, berhasil....
Salon/speaker aktif sudah beroperasi sebagaimana mestinya...
Sorry Gan... keponakan ane muncul lagi disini,,, maklum dia hobby bgt maen game COC... wkwkwk :D

Karena sudah beres semuanya sekarang saatnya merangkai semuanya kembali kedalam box salon utama.
Nih Gan ada satu langkah lagi yang harus dijalankan yaitu, memasang ground untuk semua badan potensio, agar speaker tidak berdengung saat kita pegang potensio tersebut, caranya hubungkan semua badan potensio dengan satu buah kabel single yang pada ujungnya disolder pada kaki ground potensio volume, lihat gambar dibawah (kabel single warna kuning);

Setelah semua dirakit kembali, saatnya kita tes kembali dengan memutar lagu dari VCD Player,,,,

Oke Gan,,, semua berjalan dengan lancar...
Alhamdulillaah,,,,
Sekarang saatnya mendengarkan lagu-lagu kenang-kenangan jangan lupa sambil meminum kopi dan hisap sebatang rokok,,,,
Busss,,,,!!!!!
